針對綜合管廊、石油化工、電纜隧道、變電站、監獄等特殊場合的應用需求，山東盛和電子有限公司運用傳感技術、地理信息技術、計算機網絡技術及其他無線通信技術等物聯網相關技術，開發了一套管理和事件處置網絡化、精細化的智能化液壓井蓋管理系統控制系統。
本系統實現了智能井蓋的遠程統一管理、監測、控制，全面監控智能井蓋運行情況，有效提高了用戶單位的管理水平。
一、產品結構
智能液壓井蓋采用加厚鋼板設計，形狀圓形和方型可選，尺寸可以根據客戶要求定制?？刂葡到y(tǒng)采用單片機獨立設計程序同時系統配裝各種傳感器和感應開關，用于檢測井蓋的各種狀態?？刂葡到y(tǒng)集中于壁掛控制箱內。用戶使用時可通過485、光纖、網絡等不同的通訊方式連接到終端，實現遠程控制機管理。
智能井蓋自動化系統主要由三部分組成：
智能井蓋機構本體；
智能井蓋電氣控制系統；
智能井蓋遠程監控系統。

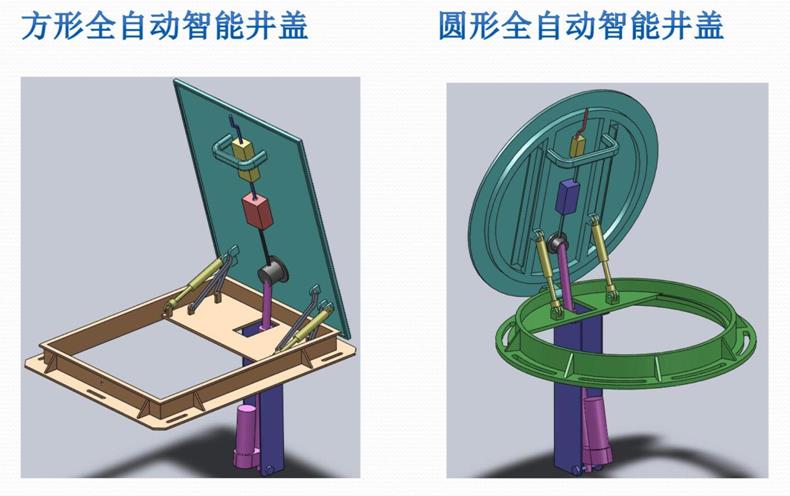

智慧液壓井蓋結構圖
二、液壓智能井蓋的功能
1.開啟功能多樣化
遠程控制：在控制中心可以實現井蓋的開啟和關閉。
現場控制：通過控制中心的授權維護人員在現場可以遙控開啟和關閉。
緊急狀態控制：在緊急狀態下或系統停電時，逃生人員可以在內部使用緊急機械開鎖功能；同時外部人員需要緊急救援時可以從外部手動機械開啟。
手機APP聯網控制（選配）。
手持終端開啟（選配）。
2.開啟角度大
開啟角度≥80°，最大空間的滿足物料投入和人員出入.
開啟角度可以調整。
3.通信方式多樣
電力井蓋的控制信息與監測信息為標準的電氣接口信號（RS-485、以太網、開關量接口等），可方便地接入?yún)^(qū)域控制單元（ACU），通過區域控制單元等終端設備可傳送至監控中心，實現集中監視與集中管理的目標。
智能井蓋相關的監控?cái)?shù)據的顯示與管理以及操作均可以與主要的子系統進行數據整合，在一個界面上運行。
4.非法進入報警
當井蓋非正常開啟時安裝在井壁下的聲光報警器會發出聲光報警，同時把實時信息傳送到后臺。
后臺自動語音提示 報警井蓋的地理位置。
5.安全可靠的控制系統
電氣系統與井蓋機械設備隔離，控制系統全部采用24V安全電壓控制，系統在任何情況下均不會造成人身傷害。
井口異物檢測，安全防護功能齊全。自動探測井口障礙物，傳感裝置發送指令至控制系統，控制井蓋無法關閉或驟。
6.獨特的防水、防腐、防銹、防盜結構設計
在機械結構方面井蓋和底座采用了上沿覆蓋結構設計，改變了傳統嵌入式井蓋的滲漏水的問題。
全方位檢測井蓋的各種狀態。
開閉合檢測、角度檢測等檢測器件全部選用的磁感應類型的元器件，沒有接觸點，沒有焊接點，達到防潮、防水的目的。
7.防盜功能
井蓋關閉后處于鎖定狀態時，憑外力 無法打開。
8.承載能力
安裝于綠化帶或人行道的井蓋達到 GB/T 23858-2009規定的D125載重要求。
9.防銹蝕功能
井蓋的金屬表面先經過熱鍍鋅處理，再經過噴漆處理，更好的達到防銹、防腐效果。
