公路變配電系統是采用集中或相對集中供電所用電源，從發電廠或從附近地區的高壓電網引出10kV或35kV高壓送至公路的變電所，用低壓變壓器產生220V或380V的供電電壓，然后再由低壓配電屏及輸電線送至有關用電設備。

1.高壓配電設備

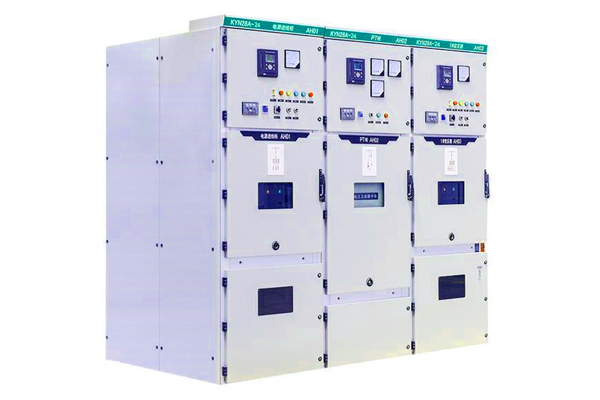

公路高壓成套配電柜一般采用金屬鎧裝全封閉的中置式開關柜（KYN28-12）。利用接地的金屬隔板在柜內隔成手車室、母線室、電纜室、儀表室，防止由于短路故障引起的穿越及蔓延。另外，每個小室要留有適當?shù)目臻g以便于電纜的進出、連接、延長、固定件維修和元件替換。當最大短路故障發生時，開關柜應可以安全運行。開關柜應可以承受由于短路引起的電弧和機械壓力。

主要技術參數

• 額定工作電壓：12kV；

• 1min工頻耐受電壓：主絕緣對地、斷路器斷口間及相間絕緣42kV，隔離斷口間的絕緣48kV；

• 雷電沖擊耐受電壓：主絕緣對地、斷路器斷口間及相間絕緣75kV，隔離斷口間的絕緣85kV；

• 額定頻率：50HZ；

• 4s額定短時耐受電流：25kA；

• 額定峰值耐受電流：63kA；

• 防護等級：外殼IP44，內部IP20。

2.變壓器系統

高速公路一般采用非晶合金干式變壓器、地埋式變壓器等。設計容量一般200kVA~630kVA。

3.低壓配電設備

公路變配電低壓成套開關柜，是山東盛和電子有限公司專門適應公路變壓器系統要求開發的一套低壓成套開關柜。柜體及柜內所選用的主要元器件均符合中國電工產品認證委員會的安全認證要求，帶有安全認證保證(CCC認證)，并且符合國家現行的技術標準的規定。柜內斷路器、隔離開關、接觸器、熱繼電器等主要電器元件均選用國內外知名品牌產品。

主要技術參數

• 額定電壓：400V

• 額定絕緣電壓：≥660V；

• 額定頻率：50Hz；

• 額定工頻耐受電壓(1min)：2500V；

• 額定沖擊耐受電壓：符合GB7251的要求；

• 系統接地方式：直接接地；

• 開關柜母線額定電流：根據接線圖確定。

• 開關柜分支母線額定電流：根據接線圖確定；

• 開關柜外殼防護等級：IP3X(戶外型為IP55)。
